Консультант по доводчикам

Зачем нужен доводчик?

Чтобы открыть дверь, любой человек должен приложить усилие. Это усилие механически передается на доводчик и аккумулируется сжатием встроенной в корпусе доводчика пружины, которая, возвращаясь в исходное положение, позволяет осуществлять регулируемый процесс закрывания двери. Доводчик – это неотъемлемая часть любой системы контроля доступа.         Каждая противопожарная дверь должна иметь механизм самозакрывания. Доводчик также необходим на входных дверях в здание: его применение позволяет экономить тепло зимой и холодный воздух, например от кондиционера, летом. В некоторых случаях доводчик облегчает преодоление дверного проема.

Какие бывают доводчики?

Дверные доводчики (DOOR CLOSERS) бывают:
1. Верхнего положения (OVERHEAD)
  1.1. с шестерней и зубчатой рейкой (RACK and PINION)
  1.2. с кулачковым механизмом (CAM ACTION)
2. Напольные доводчики (FLOOR SPRINGS)

Чем отличаются доводчики DORMA от других производителей?

В основе механизма дверных доводчиков DORMA TS-91, TS-92, TS-93, TS-97 и ITS-96 лежит специальный кулачковый вал,имеющий форму сердца и являющийся уникальной разработкой специалистов DORMA. Вал позволяет быстро снижать момент сопротивления при открывании двери, таким образом ни инвалиды, ни дети не испытывают трудности при открывании дверей, снабженных этими доводчиками.

Каковы функции доводчиков?

Как правило, доводчики имеют возможность регулировать скорость закрывания посредством гидравлического клапана раздельно в двух диапазонах. Диапазоны регулировки при этом лежат в пределах 180°-7° и 7°-0°, последний диапазон называется «дохлопом» или «дожимом». Другими функциями улучшающими пользовательские характеристики доводчиков являются: амортизатор открывания, задержка закрывания, фиксация в открытом положении.
Амортизатор открывания (англ. – BackCheck (BC)) предназначен для демпфирования излишнего резкого усилия приложенного к двери. Вступает в действие в диапазоне от 70° до 110° и предохраняет дверь от удара о препятствие за ней. Также является необходимой функцией для доводчиков установленных на входные двери. В доводчиках верхнего расположения DORMA применяется только гидравлический адаптируемый амортизатор. Данный тип позволяет менять сопротивление открыванию двери в зависимости от скорости.
Фиксация открытого положения (ФОП) (англ. – Hold-Open) позволяет удерживать дверь в открытом положении в случае необходимости. Т.е. нет нужды подкладывать посторонние предметы в притвор двери. Следует отметить, что применение механических устройств ФОП на противопожарных дверях запрещено. Двери должны закрываться в случае обнаружения пожара по сигналу от пожарно-охранной сигнализации – следовательно фиксатор должен быть электро-механическим.
Задержка закрывания (DC, от англ. Delayed Closing) позволяет растянуть момент прохождения дверью участка от 110° - 70° до двух минут. Это дает возможность пронести крупногабаритные вещи, прокатить коляску, пройти группе человек и т.д.

Как выбирать доводчик?

Согласно европейским нормам (Табл.1) все двери в зависимости от их ширины делятся на 7 категорий. Удобство пользования дверью во многом зависит от правильного выбора размера (усилия) доводчика.
Внимание: при выборе доводчика приоритетом является ширина дверного полотна!

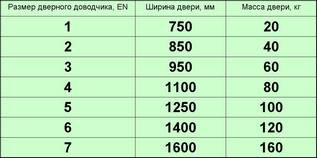

Табл. 1. Выбор усилия доводчика согласно Европейским Нормам.
Если размер и масса двери подходит для двух размеров доводчика, нужно выбирать доводчик большей мощности. Величины ширины дверей даны для стандартных условий установки. При необычайно высоких и/или тяжелых дверях, условиях сильного ветра и/или давления, специфичной установке должен выбираться больший по усилию доводчик.

Какие варианты установки доводчика на дверь?

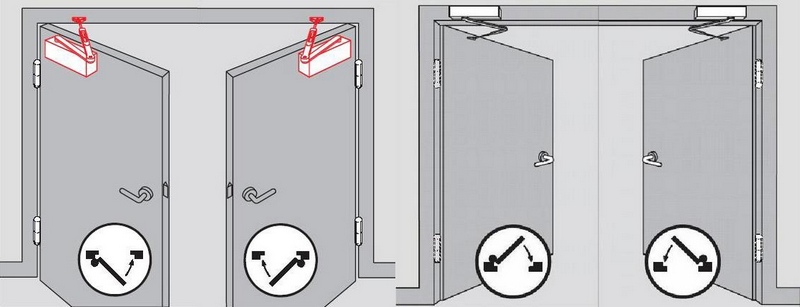

Классический доводчик можно установить на дверь двумя способами:
а) Корпус доводчика устанавливается на полотно двери со стороны петель или
б) Корпус доводчика устанавливается на коробку двери с противоположной петлям стороны.
        При этом сторона закрывания двери значения не имеет. Доводчик устанавливается согласно приложенной к нему монтажной схеме. Ось рычага смещена к петлям.

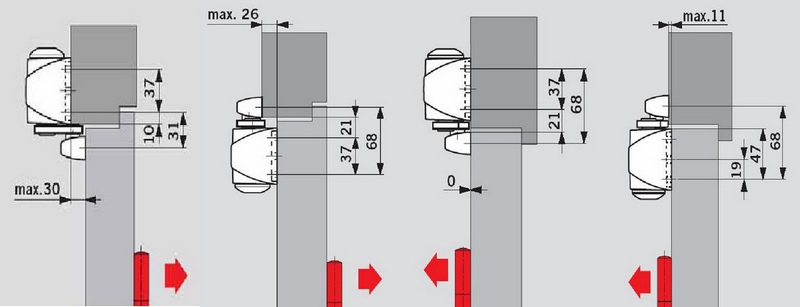

Кулачковые доводчики имеют несколько больше возможностей для размещения на дверном полотне. В случае симметричного кулачка (TS90 Impulse) одна модель может быть установлена в любом из четырех вариантов:

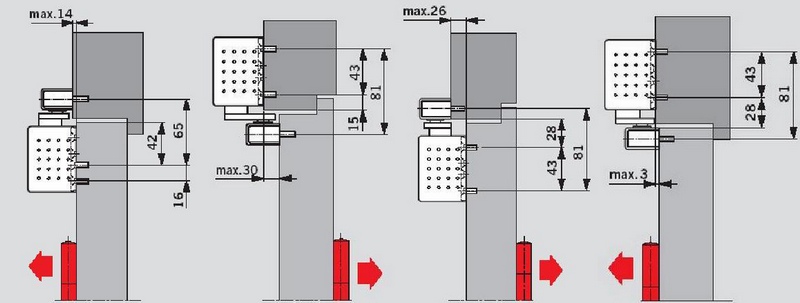

 Доводчики DORMA TS92 и TS93 имеют несимметричный кулачок и выпускаются в двух исполнениях: B и G. Исполнение B соответствует описанным выше классическим доводчикам и устанавливается аналогично. Исполнение G зеркально по отношению к В – т.е. корпус можно установить на коробку двери со стороны петель или на полотно двери с противоположной стороны.

Какие аксессуары могут понадобится для установки доводчика?

Двери могут быть выполнены из массива дерева, из металлического или ПВХ профиля, из стального листа, из цельного листа стекла. Некоторые из этих типов дверей требуют дополнительных аксессуаров для монтажа доводчика. В некоторых случаях, несмотря на все возможные варианты установки, геометрия сечения дверной коробки или предпочтения заказчика не позволяют установить доводчик без дополнительных аксессуаров.
Такими аксессуарами для корпуса доводчика являются:
-монтажная пластина,
-пластина для крепления на цельностеклянную дверь,
-угловая пластина,
-подвесная пластина.
Для скользящего канала:
-монтажная пластина,
-угловая пластина.
